什么是磁性氣缸?磁性氣缸指的是氣缸的活塞環內部加裝有磁石。通過磁感應的原理，可以讓磁性開關對氣缸的行程進行定位和控制。磁性氣缸就找重慶昶鑄自動化設備有限公司，經營浙江星辰、臺灣氣立可、長拓、金器等國產氣缸品牌的膜片夾緊氣缸、過濾器、增空發生器、接頭等氣動產品，現貨充足、價格實惠、質量可靠。磁性開關氣缸是指在氣缸的活塞上安裝有磁環，在缸筒上直接安裝磁性開關，磁性開關用來檢測氣缸行程的位置，控制氣缸往復運動。因此，就不需要在缸筒上安裝行程閥或行程開關來檢測氣缸活塞位置，也不需要在活塞桿上設置擋塊。
磁性開關氣缸的原理：
它是在氣缸活塞上安裝永久磁環，在缸筒外殼上裝有舌簧開關。開關內裝有舌簧片、保護電路和動作指示燈等，均用樹脂塑封在一個盒子內。當裝有永久磁鐵的活塞運動到舌簧片附近，磁力線通過舌簧片使其磁化，兩個簧片被吸引接觸，則開關接通。當永久磁鐵返回離開時，磁場減弱，兩簧片彈開，則開關斷開。由于開關的接通或斷開，使電磁閥換向，從而實現氣缸的往復運動。
磁性開關氣缸用于檢測氣缸行程的位置，不需再行程兩端設置機控閥(或行程開關)及其安裝架，不需要在活塞桿端部設置撞塊，所以使用方便、結構緊湊�？煽啃愿�，壽命長、成本低、開關反應時間快，故得到廣泛應用。帶磁性開關的氣缸·磁性開關的安裝方法常見的有以下幾種安裝方法：

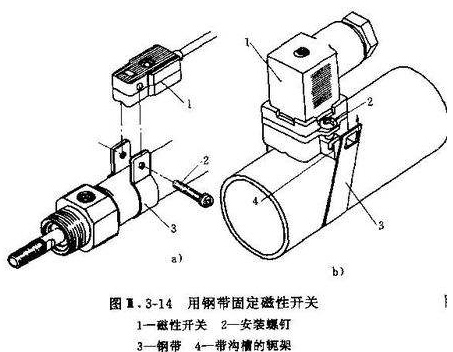

1)用鋼帶固定
2)固定在導軌上
3)卡固在拉桿上
4)直接安裝
帶磁性開關的氣缸·磁性開關的安裝位置磁性開關可以安裝在行程末端，也可以安裝在行程中間的任意位置上。對于要將磁性開關安裝在行程中間的情況(例如要使活塞在行程中途的某一位置停止)，開關的安裝位置可按照如下方法確定。在活塞應停止位置使活塞固定，讓磁性開關在活塞的上方左右移動，找出開關開始吸合時的位置，則左右吸合位置的中間位置便是開關的最高靈敏度位置。磁性開關應固定在這個最高靈敏度位置。當要將開關安裝在行程末端時，為保證開關安裝在最高靈敏度位置，對不同氣缸，在樣本上，都已經標出離側端蓋和無桿側端蓋的距離A和B。
